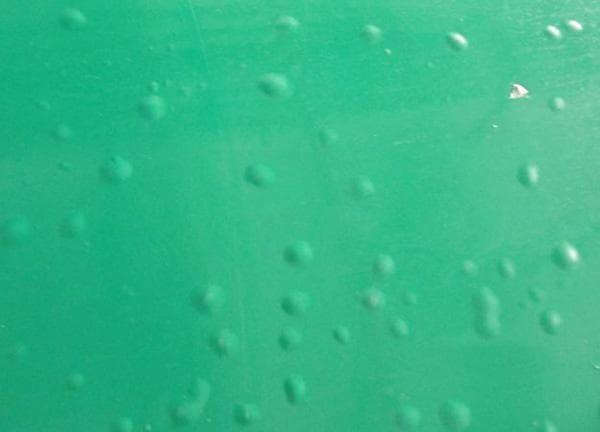

通常導(dǎo)致環(huán)氧地坪起泡的原因有兩個(gè)：一是因?yàn)橥苛仙a(chǎn)過(guò)程不受?chē)?yán)格控制，例如溶劑或含水的樹(shù)脂，并且顏料填料潮濕。二是由于涂料施工管理不善。因此，起泡控制層必須一方面控制涂料生產(chǎn)過(guò)程，另一方面控制涂料構(gòu)造過(guò)程。以下是具體介紹。

1.加強(qiáng)生產(chǎn)管理

在油漆生產(chǎn)中，應(yīng)嚴(yán)格控制顏料，填料和溶劑的含水量；在底漆配方中應(yīng)盡可能避免使用可溶性顏料和填料；應(yīng)考慮溶劑的揮發(fā)性平衡，以避免過(guò)多的殘留溶劑；在高濕度環(huán)境中，應(yīng)使用低滲透性基礎(chǔ)材料。

2.加強(qiáng)施工管理

在施工過(guò)程中，必須避免高溫和高濕度等惡劣天氣。涂層表面的溫度應(yīng)保持在3°C露點(diǎn)以上，相對(duì)濕度應(yīng)不超過(guò)85％。

在施工之前，由于涂料暴露于雨水，冷凝水，霜凍等環(huán)境中，因此必須先干燥，然后再涂下涂料。涂料應(yīng)稀釋并攪拌，然后在刷涂前應(yīng)靜置一段時(shí)間，尤其是兩組分。涂料應(yīng)有一定的熟化期，以免混合不均勻和反應(yīng)產(chǎn)生的熱量而引起氣泡。控制涂層的厚度以降低其透水性；控制表面拋光的程度。如果粗糙度太大，很容易引起泄漏和空隙，不可避免地會(huì)產(chǎn)生氣泡；在對(duì)基材進(jìn)行預(yù)處理之后，必須保持表面清潔，并且不得留下影響涂層附著力的電解質(zhì)，灰塵，油脂和其他雜質(zhì)；在使用和存放產(chǎn)品時(shí)，請(qǐng)盡量避免在高溫和高濕環(huán)境下使用，以減少與水的直接接觸。

可以看出，涂層起泡的原因更加復(fù)雜。在生產(chǎn)和使用過(guò)程中，應(yīng)盡量避免產(chǎn)生氣泡，以獲得完美的涂層，達(dá)到最佳的裝飾和防護(hù)效果。
